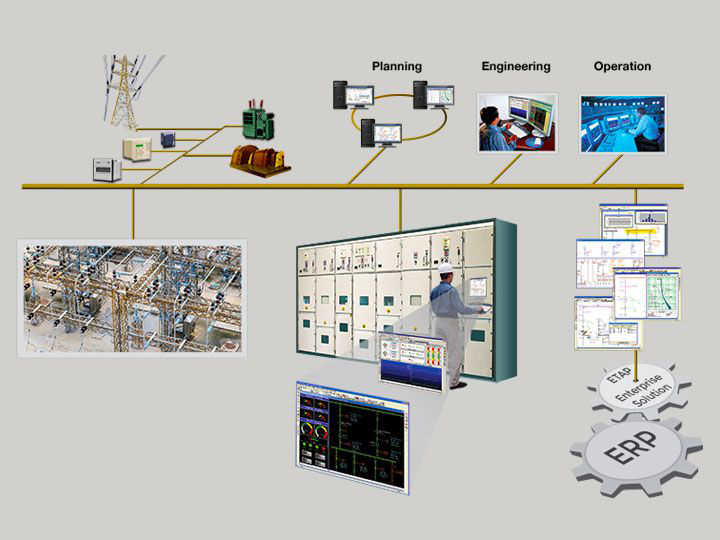

بررسی ساختار اتوماسیون پست برق

اتوماسیون پست برق یکی از روش‌های معمول برای انتقال برق از یک نقطه به نقطه دیگر است. این سیستم شامل چندین بخش اصلی مانند لینک‌های برق، توصیلات، توصیلات مشبک، و توصیلات مستقیم است. هر بخش از این سیستم دارای ساختار و وظایف خاص خود است که…

اتوماسیون پست برق یکی از روش‌های معمول برای انتقال برق از یک نقطه به نقطه دیگر است. این سیستم شامل چندین بخش اصلی مانند لینک‌های برق، توصیلات، توصیلات مشبک، و توصیلات مستقیم است. هر بخش از این سیستم دارای ساختار و وظایف خاص خود است که به کارکردی کلی سیستم کمک می‌کند.

جزئیات بیشتری در مورد اتوماسیون پست برق بپردازیم:

اجزای اصلی اتوماسیون پست برق:

1. لینک‌های برق (Power Links):
   • این بخش شامل کابل‌ها و خطوط انتقالی است که برق را از منابع تولید به پست‌های برق منتقل می‌کنند.
   • انواع مختلف لینک‌ها شامل خطوط هوایی، کابل‌های زیرزمینی، و خطوط دریایی هستند.
2. تجهیزات (Equipment):
   • شامل ترانسفورماتورها، سوئیچ‌گیرها، بریکرها، و دستگاه‌های اندازه‌گیری می‌شود.
   • این تجهیزات برای تبدیل و توزیع برق، حفاظت از سیستم‌ها و اندازه‌گیری پارامترهای برقی مورد استفاده قرار می‌گیرند.
3. تجهیزات مشبک (Grid Equipment):
   • تجهیزاتی که برق را بین شبکه‌های مختلف توزیع می‌کنند و امکان ارتباط بین منابع تولید و مصرف را فراهم می‌کنند.
   • شامل ایستگاه‌های تقویتی، سیستم‌های حفاظتی و کنترل، و سامانه‌های ارتباطی می‌شود.
4. تجهیزات مستقیم (Direct Equipment):
   • تجهیزاتی که برق را به طور مستقیم به مصرف‌کنندگان نهایی می‌رسانند.
   • شامل سیستم‌های توزیع، فیوزها و کنتورها می‌شود.

وظایف اصلی اتوماسیون پست برق:

1. حفاظت تجهیزات فشار قوی:
   • حفاظت از تجهیزات در برابر خطاهای برق مانند جریان‌های زیاد و اتصال کوتاه.
   • استفاده از رله‌ها و دستگاه‌های حفاظتی برای تشخیص و قطع جریان‌های خطا.
2. کنترل و عملکرد تجهیزات فشار قوی:
   • مدیریت و کنترل عملیات تجهیزات برای اطمینان از عملکرد صحیح و هماهنگ آن‌ها.
   • استفاده از سیستم‌های کنترلی پیشرفته مانند SCADA (Supervisory Control and Data Acquisition).
3. پیاده‌سازی منطق مناسب جهت عملکرد صحیح تجهیزات (Interlock):
   • طراحی و اجرای منطق کنترلی برای جلوگیری از عملیات نادرست و اطمینان از ایمنی تجهیزات.
   • استفاده از سیستم‌های کنترلی منطقی برای تعریف شرایط مجاز عملیات.
4. ثبت وقایع و حوادث:
   • ثبت دقیق وقایع و حوادث پیش آمده در سیستم برای تحلیل و بررسی علل و اتخاذ تدابیر پیشگیرانه.
   • استفاده از سیستم‌های ثبت و مانیتورینگ پیشرفته.
5. نظارت بر وضعیت عملکرد سیستم و ارائه هشدارهای لازم:
   • مانیتورینگ مداوم وضعیت سیستم و تجهیزات برای تشخیص سریع مشکلات و ارسال هشدارهای لازم.
   • استفاده از حسگرها و دستگاه‌های مانیتورینگ برای جمع‌آوری داده‌ها و تحلیل آن‌ها.
6. کنترل ولتاژ و فرکانس:
   • تنظیم و کنترل ولتاژ و فرکانس سیستم برای اطمینان از پایداری و کیفیت برق.
   • استفاده از تجهیزات کنترل ولتاژ و دستگاه‌های تنظیم فرکانس.
7. ثبت مقادیر واقعی خطا:
   • ثبت و نگهداری مقادیر دقیق خطاها برای تحلیل و بهبود عملکرد سیستم.
   • استفاده از دستگاه‌های اندازه‌گیری دقیق و سیستم‌های ثبت خودکار.
8. چک کردن سنکرون در هنگام اتصال به شبکه:
   • اطمینان از همزمانی (سنکرون) منابع تولید و شبکه قبل از اتصال به سیستم.
   • استفاده از تجهیزات سنکرون‌سازی برای هماهنگی فازها و فرکانس‌ها.
9. انجام Load Shedding و Restoration:
   • مدیریت بارهای شبکه در شرایط بارگذاری بیش از حد و بازگرداندن سیستم به حالت عادی پس از کاهش بار.
   • استفاده از سیستم‌های کنترل بار و دستگاه‌های قطع و وصل خودکار.
10. High Speed Bus Transfer:
    • انتقال سریع باس‌های برق بین منابع مختلف برای جلوگیری از قطعی برق.
    • استفاده از دستگاه‌های انتقال سریع و سیستم‌های کنترلی پیشرفته.
11. جمع‌آوری اطلاعات آماری:
    • جمع‌آوری و تحلیل اطلاعات آماری جهت تهیه جداول وضعیت تجهیزات و پیش‌بینی زمان لازم برای تعمیرات.
    • استفاده از سیستم‌های اطلاعاتی و تحلیل داده‌ها برای برنامه‌ریزی تعمیرات و نگهداری.

این ساختار و وظایف به کارکرد بهینه و پایدار سیستم‌های اتوماسیون پست برق کمک می‌کند.

در سطوح مختلف در ساختار اتوماسیون پست برق به صورت زیر تقسیم‌بندی می‌شوند:

1. سطح عملکرد (Process Level):

این سطح شامل حسگرها، محرک‌ها، و سایر تجهیزات می‌شود که به طور مستقیم با فرآیندهای فیزیکی درگیر هستند. هدف اصلی این سطح جمع‌آوری داده‌ها و انجام عملیات مکانیکی و الکتریکی است. تجهیزات در این سطح شامل ترانسفورماتورها، سوئیچ‌ها، و گیج‌های فشار می‌باشد.

2. سطح بی (Bay Level):

سطح بی شامل واحدهای حفاظت و کنترلی است که در هر بی قرار دارند. این سطح مسئول اجرای دستورات کنترلی، نظارت بر وضعیت تجهیزات و حفاظت از آن‌ها در برابر خطاها و شرایط غیر عادی است. تجهیزات در این سطح شامل رله‌های حفاظتی و تجهیزات مانیتورینگ است.

3. سطح ایستگاه (Station Level):

سطح ایستگاه مرکزی برای مدیریت و نظارت بر کل ایستگاه برق است. این سطح وظیفه جمع‌آوری و پردازش داده‌ها از سطح بی و ارائه دستورالعمل‌های کنترلی به سطح بی را دارد. همچنین این سطح وظیفه نظارت بر عملکرد کلی ایستگاه و هماهنگی بین بخش‌های مختلف را بر عهده دارد. سیستم‌های کنترل و نظارتی مانند SCADA در این سطح قرار دارند.

4. سطح شبکه (Network Level):

این سطح شامل سیستم‌هایی است که وظیفه ارتباط و هماهنگی بین ایستگاه‌های مختلف و شبکه برق را بر عهده دارند. این سطح از اتوماسیون به مدیریت و بهینه‌سازی عملکرد کل شبکه برق می‌پردازد و اطمینان حاصل می‌کند که تبادل داده‌ها و اطلاعات بین ایستگاه‌ها به صورت بهینه انجام می‌شود. شبکه‌های ارتباطی پیشرفته و سیستم‌های مدیریت انرژی (EMS) در این سطح قرار دارند.

این ساختار چند لایه‌ای به عملکرد هماهنگ و کارآمد سیستم‌های اتوماسیون پست برق کمک می‌کند و امکان مدیریت و نظارت دقیق‌تر را فراهم می‌سازد. هر یک از این سطوح نقش حیاتی در کارکرد کلی سیستم ایفا می‌کنند و همکاری آن‌ها برای موفقیت و پایداری شبکه برق ضروری است.
